結論から先に言うと
水準測量の計算は、①後視(BS)と前視(FS)の差で比高を出す「昇降式」、②器械高を基準に一気に何点も求める「器高式」、③往復観測の較差を許容範囲と比べる判定、④閉合誤差を距離に応じて配分する調整計算、という4つの型に、⑤間接水準測量の計算を加えた5つの型を押さえれば大半の出題に対応できます。本記事では編集部オリジナルの数値を使った例題で、途中式を省略せずに順を追って解いていきます。全体像から確認したい場合は計算問題パターン・公式一覧、演習を体系的に進めたい場合は比較ページも参考にしてください。
「水準測量 計算」で検索している人の多くは、比高の求め方自体は知っているけれど、野帳の書き方(昇降式と器高式のどちらを使うか)や、往復観測・閉合誤差が絡んだ途端に手が止まる、という段階にいるのではないかと思います。実際、測量士補試験の水準測量は単発の比高計算よりも、複数の観測点をつないだ野帳を完成させる形式や、誤差をどう配分するかを問う形式のほうが出題されやすい分野です。全体の計算パターンを俯瞰したい場合は測量士補試験の計算問題パターン・公式一覧で概要を整理していますが、本記事はその中の水準測量だけを切り出し、もう一段深く掘り下げる位置づけです。
本記事の数値について
記事内の例題はすべて編集部が作成したオリジナルの数値で、過去問の転載ではありません。すべての計算はPythonで検算したうえで掲載しています。試験問題そのものの解説は令和8年 測量士補試験 過去問解説【第1弾】を参照してください。
1. 前提となる用語とレベル・標尺の関係
計算に入る前に、水準測量で出てくる用語を整理しておきます。水準測量は、レベル(水準儀)という器械で水平な視準線を作り、その視準線を基準に前後の標尺(スタッフ)の目盛りを読み取ることで、2点間の高低差(比高)を求める測量です。
- 後視(BS: Back Sight)……既知の標高が分かっている点、またはすでに標高を求めた点に立てた標尺の読み
- 前視(FS: Fore Sight)……これから標高を求めたい点に立てた標尺の読み
- 中間点(IP: Intermediate Point。単曲線の「交点IP」とは別物)……同じ据付から読むだけで、次の据付には引き継がない点(側点)
- 器械高(IH: Instrument Height)……レベルの視準線そのものの標高。既知点の標高に後視を足して求める
- 比高……2点間の高低差
後視は「すでに分かっている高さ」を確認する読み、前視は「これから知りたい高さ」を求める読みだと考えると、どちらの標尺がBSでどちらがFSか迷いにくくなります。
観測は普通、1点から1点へ一発で終わるわけではありません。地面の起伏や距離が長い区間では、いくつかの「据付」に分けて観測を重ね、その都度、標尺を置く位置(移器点、TP: Turning Point)を変えていきます。この積み重ね方の記録方法に「昇降式」と「器高式」の2種類があり、どちらで野帳をつけるかによって計算の運び方が変わってきます。
2. 昇降式野帳の計算(例題1)
昇降式は、各据付ごとに後視と前視の差を「昇(のぼり)」か「降(くだり)」のどちらかに記入していく方式です。比高がプラスなら昇、マイナスなら降として、符号ではなく列を分けて記録するのが昇降式の特徴になります。移器点(TP)を経由して次々に標高を求めていく、いちばん基本的な観測の記録方法です。
例題1
既知点BM.Aの標高を100.000mとし、TP1・TP2を経由してBM.Bまで直接水準測量を行った。次の観測値から、TP1・TP2・BM.Bの標高を昇降式野帳で求めよ。
| 測点 | 後視(BS) | 前視(FS) |
|---|---|---|
| BM.A | 1.235 | ― |
| TP1 | 1.542 | 0.876 |
| TP2 | 0.965 | 1.988 |
| BM.B | ― | 1.204 |
まず各据付の比高(BS－FS)を求め、プラスなら昇、マイナスなら降の欄に記入します。
- 第1据付(BM.A→TP1):1.235－0.876 = +0.359 → 昇0.359
- 第2据付(TP1→TP2):1.542－1.988 = -0.446 → 降0.446
- 第3据付(TP2→BM.B):0.965－1.204 = -0.239 → 降0.239
これを野帳の形にまとめると次のようになります。
| 測点 | 後視(BS) | 前視(FS) | 昇 | 降 | 標高 |
|---|---|---|---|---|---|
| BM.A | 1.235 | ― | ― | ― | 100.000 |
| TP1 | 1.542 | 0.876 | 0.359 | ― | 100.359 |
| TP2 | 0.965 | 1.988 | ― | 0.446 | 99.913 |
| BM.B | ― | 1.204 | ― | 0.239 | 99.674 |
標高は、直前の標高に昇なら足し、降なら引いていくだけです。TP1 = 100.000＋0.359 = 100.359、TP2 = 100.359－0.446 = 99.913、BM.B = 99.913－0.239 = 99.674mとなります。
昇降式には便利な検算方法があります。「Σ後視－Σ前視」と「Σ昇－Σ降」は必ず一致するという性質です。実際に確かめてみると、Σ後視 = 1.235＋1.542＋0.965 = 3.742、Σ前視 = 0.876＋1.988＋1.204 = 4.068で、その差は－0.326。Σ昇－Σ降のほうも、0.359－(0.446＋0.239) = －0.326となり、ぴったり一致します。野帳を書き終えたら、この検算を必ず挟む癖をつけておくと、途中の記入ミスにその場で気づけます。
3. 器高式野帳の計算(例題2)
器高式は、1回の据付から後視・前視だけでなく中間点も含めて何点も読み取りたいときに使う記録方式です。据付ごとに器械高(IH)を1つ求めておき、そこから各点の読みを引くだけで標高が出せるため、中間点が多い断面測量のような場面で効率がいい方法になります。
例題2
既知点BM.Aの標高を50.000mとする。1回目の据付ではBM.Aを後視、中間点M1、移器点TP1を前視として観測し、2回目の据付ではTP1を後視、中間点M2、既知点BM.Bを前視として観測した。各点の標高を器高式野帳で求めよ。
| 測点 | 後視(BS) | 中間点/前視 | 器械高(IH) |
|---|---|---|---|
| BM.A | 1.500 | ― | ― |
| M1 | ― | 0.800 | ― |
| TP1 | ― | 1.250 | ― |
| TP1(2回目) | 1.100 | ― | ― |
| M2 | ― | 1.900 | ― |
| BM.B | ― | 0.700 | ― |

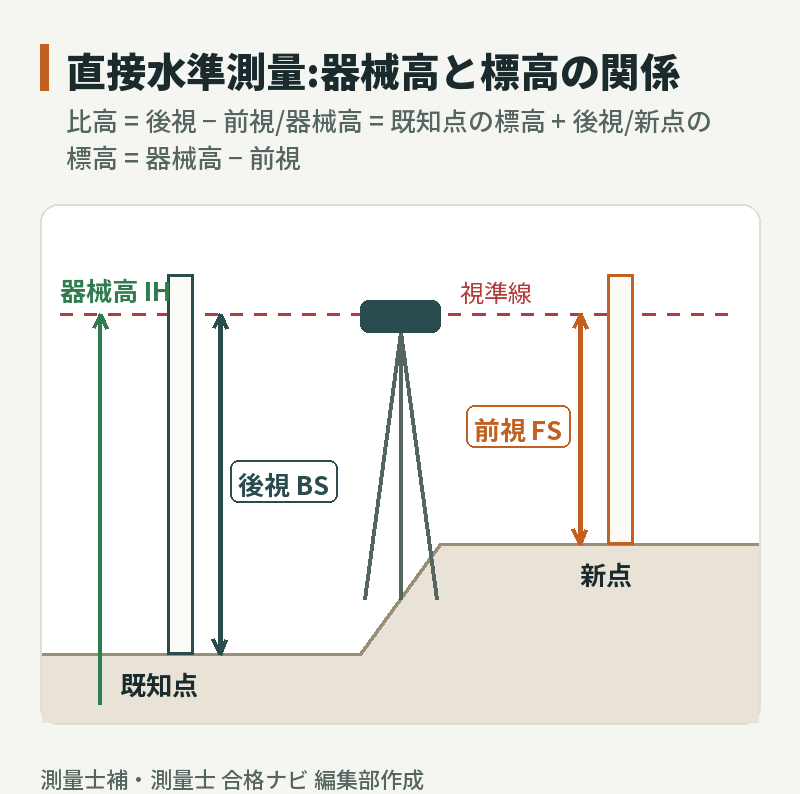

まず1回目の据付の器械高を求めます。器械高は「既知点の標高＋その点の後視」です。
IH(1回目) = 50.000 + 1.500 = 51.500m
この器械高から、中間点M1と移器点TP1の標高を引き算だけで求めます。
M1の標高 = 51.500 － 0.800 = 50.700m
TP1の標高 = 51.500 － 1.250 = 50.250m
続いて2回目の据付です。TP1を後視にして新しい器械高を作ります。
IH(2回目) = 50.250 + 1.100 = 51.350m
M2の標高 = 51.350 － 1.900 = 49.450m
BM.Bの標高 = 51.350 － 0.700 = 50.650m
野帳にまとめると次のようになります。

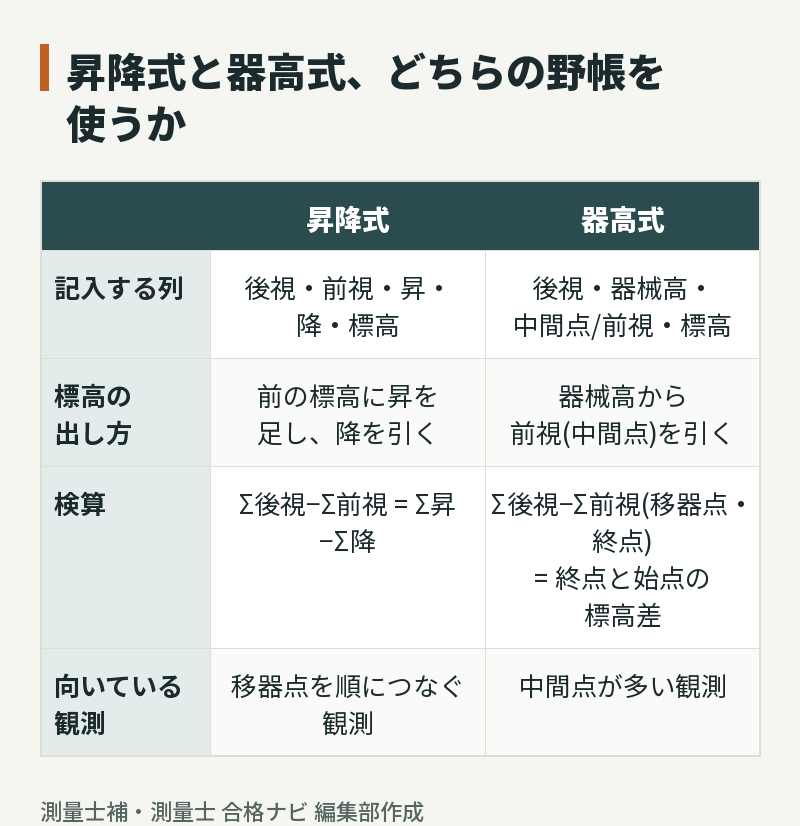

| 測点 | 後視(BS) | 中間点/前視 | 器械高(IH) | 標高 |
|---|---|---|---|---|
| BM.A | 1.500 | ― | 51.500 | 50.000 |
| M1 | ― | 0.800 | ― | 50.700 |
| TP1 | ― | 1.250 | ― | 50.250 |
| TP1(2回目の後視) | 1.100 | ― | 51.350 | 50.250 |
| M2 | ― | 1.900 | ― | 49.450 |
| BM.B | ― | 0.700 | ― | 50.650 |
ここで注意したいのが、中間点は器械高から引くだけで、次の据付の後視には絶対に使わないという点です。移器点(TP)だけが次の据付に引き継がれます。器高式にも全体の検算はあります。「Σ後視 − Σ前視(移器点と終点の前視だけ) = 終点の標高 − 始点の標高」です。例題2なら、Σ後視 = 1.500 + 1.100 = 2.600、Σ前視 = 1.250 + 0.700 = 1.950 で、差は0.650。50.650 − 50.000 = 0.650 と一致します。ただし中間点(M1・M2)の読みはこの検算に入らないので、中間点の記入ミスは別に見直す必要があります。中間点が多い観測ほど器高式のほうが記入は楽ですが、検算で拾えない部分も増える、というのが選び方の目安です。
4. 往復観測の較差と許容範囲の考え方(例題3)
水準測量では、同じ区間を1回測って終わりにしません。行き(往路)と帰り(復路)の両方を観測し、その結果を突き合わせることで観測に大きな間違いがないかを確認します。これが往復観測です。
理屈のうえでは、A→Bの比高とB→Aの比高は符号が逆であるだけで絶対値は同じはずです。ところが実際の観測では器械や読み取りの誤差が乗るため、わずかにズレが生じます。このズレを較差と呼び、往路の比高と復路の比高を足し合わせた絶対値で求めます。
較差 = |往路の比高 + 復路の比高|
例題3

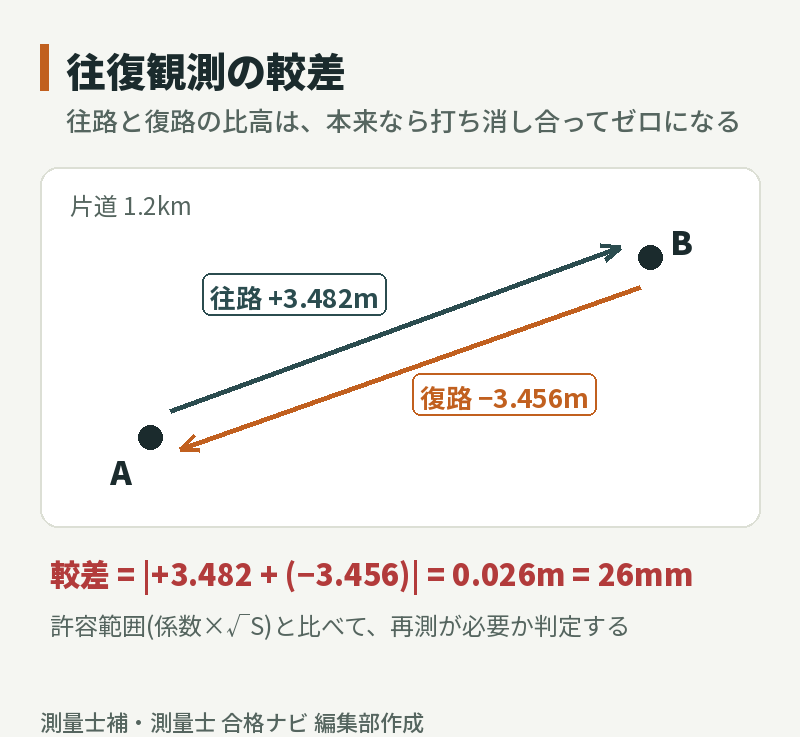

A地点からB地点まで片道1.2kmの区間で往復観測を行った。往路(A→B)の比高は+3.482m、復路(B→A)の比高は-3.456mだった。この観測の較差を求め、許容範囲内かどうかを判定せよ。
較差 = |(+3.482) + (-3.456)| = |0.026| = 0.026m = 26mm
往路と復路の比高がぴったり打ち消し合えば較差はゼロになりますが、今回は26mmのズレが生じています。これが許容範囲に収まっているかどうかを、その区間の等級に応じた基準と比べて判定します。
往復観測較差の許容範囲は、公共測量の作業規程の準則で等級ごとに定められており、片道の観測距離をS(km)として「係数×√S」の形で、国土地理院の作業規程の準則に定められています。改正で変わる可能性もあるので、実際の問題では必ず問題文で示された数値を使ってください。ここでは準則の係数(1級2.5、2級5、3級10、4級20)を使って、同じ較差でも条件次第で判定が変わる様子を見てみます。
- 4級水準測量・片道1.2kmの場合:許容範囲 = 20×√1.2 ≈ 21.9mm。較差26mmはこれを上回るため、再測が必要という判定になります。
- 4級水準測量・片道3.0kmの場合:許容範囲 = 20×√3.0 ≈ 34.6mm。同じ26mmの較差でも、こちらは許容範囲に収まります。
同じ26mmという数字でも、観測距離が長ければ許容範囲も√Sに応じて広がるため、判定が変わってきます。「較差の数値だけを覚える」のではなく、距離と等級によって基準そのものが動くという構造を理解しておくことが、この単元のひっかけを避けるコツです。
5. 閉合水準路線の閉合誤差と距離比例配分(例題4)
出発点に戻ってくる観測ルートを「閉合水準路線」と呼びます。理論上、ぐるっと一周して測った比高をすべて足し合わせるとゼロになるはずですが、実際には誤差が乗るため、ぴったりゼロにはなりません。このズレを閉合誤差と呼びます。
例題4
既知点Aの標高を100.000mとする。A→B→C→D→Aの順に閉合水準路線を観測し、各区間の距離と比高は次のとおりだった。閉合誤差を求め、距離に比例して配分したうえで、B・C・Dの標高を確定せよ。
| 区間 | 距離(km) | 観測した比高(m) |
|---|---|---|
| A→B | 1.0 | +5.000 |
| B→C | 2.0 | +2.505 |
| C→D | 3.0 | -3.010 |
| D→A | 4.0 | -4.515 |

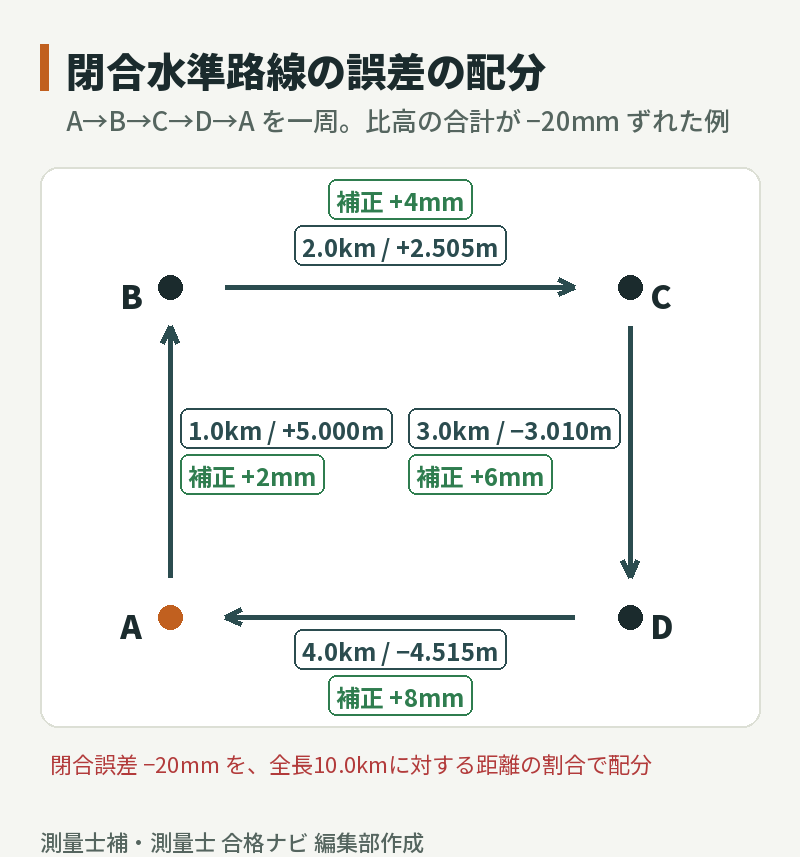

まず観測比高をすべて足し合わせ、閉合誤差を求めます。
閉合誤差 e = 5.000 + 2.505 + (-3.010) + (-4.515) = -0.020m = -20mm
理論上はゼロになるべきところが-20mmズレています。全体の路線長は1.0＋2.0＋3.0＋4.0 = 10.0kmです。仮にこの区間が3級水準測量(環閉合差の許容範囲を10mm√Lとする)だとすると、許容範囲は10×√10 ≈ 31.6mmとなり、-20mmはこの範囲に収まっているので観測はやり直さずに調整計算へ進めます。
閉合誤差の配分は、各区間の距離に比例させるのが基本の考え方です。距離が長い区間ほど誤差が蓄積しやすいと考えるためで、「観測点の数で均等に割る」のは誤りです。配分する補正量の合計は、閉合誤差と符号が逆の+20mm(=+0.020m)になります。
補正量(区間の距離 ÷ 全体路線長 × 20mm)
A→B:20 × (1.0/10.0) = 2mm
B→C:20 × (2.0/10.0) = 4mm
C→D:20 × (3.0/10.0) = 6mm
D→A:20 × (4.0/10.0) = 8mm
補正量の合計は2＋4＋6＋8 = 20mmとなり、閉合誤差の絶対値とちょうど一致します。これを各区間の観測比高に加えると、補正後の比高が求まります。
| 区間 | 距離(km) | 観測比高(m) | 補正量(mm) | 補正後の比高(m) |
|---|---|---|---|---|
| A→B | 1.0 | +5.000 | +2 | +5.002 |
| B→C | 2.0 | +2.505 | +4 | +2.509 |
| C→D | 3.0 | -3.010 | +6 | -3.004 |
| D→A | 4.0 | -4.515 | +8 | -4.507 |
補正後の比高を足し合わせると、5.002＋2.509＋(-3.004)＋(-4.507) = 0.000となり、きちんとゼロに収まります。あとは補正後の比高を、既知点Aの標高に順番に足していくだけです。
Bの標高 = 100.000 + 5.002 = 105.002m
Cの標高 = 105.002 + 2.509 = 107.511m
Dの標高 = 107.511 + (-3.004) = 104.507m
Aの標高(検算) = 104.507 + (-4.507) = 100.000m
最後にAの標高が元の100.000mに戻ることが検算になります。B=105.002m、C=107.511m、D=104.507mが、配分後の確定標高です。
6. 間接水準測量:D×sinαと天頂角のcosの使い分け
ここまではレベルと標尺を使う直接水準測量でした。トータルステーションのように、距離と角度を同時に測れる器械を使う場合は、間接水準測量という別の求め方になります。
新点の標高 = 既知点の標高 + 器械高(i) + D×sinα － 目標高(f)
※ここでの器械高 i は「地面の点から器械までの高さ」です。器高式の器械高(IH=視準線の標高)とは別の量なので混同しないようにしてください。
Dは器械と目標の間の斜距離、αは水平から測った角度(高度角)です。斜距離と高度角から高低差の成分を取り出すのに三角関数のsinを使う、という理屈です。
ここでよくあるひっかけが、問題文で与えられる角度が高度角ではなく天頂角(真上を0°とした角度)のケースです。天頂角をZとすると、高度角αとの関係はα = 90°－Zなので、sinαはcosZに置き換わります。
D×sinα = D×cos Z (α = 90°－Zの関係より)
計算例
斜距離D=85.400m、高度角α=12.5°、既知点の標高60.000m、器械高i=1.450m、目標高f=1.800mとして新点の標高を求めます。
D×sinα = 85.400 × sin12.5° ≈ 18.484m
新点の標高 = 60.000 + 1.450 + 18.484 － 1.800 = 78.134m
同じ状況を天頂角で考えると、Z = 90°－12.5° = 77.5°なので、D×cos77.5°でも同じ18.484mが得られます。sinとcosのどちらを使うかは角度の定義次第で入れ替わるだけで、高さの成分自体は変わりません。問題文の角度がどちらの定義で示されているかを最初に確認する癖をつけておくと、この手のひっかけで失点しなくなります。なお、水準測量の考え方は道路の路線測量でも使われます。中心杭の高さを測る縦断測量と、中心線と直角方向の高さを測る横断測量については、縦断測量・横断測量とは？縦断図と横断図の読み方で整理しました。
7. 試験でよくあるひっかけの整理
ここまでの例題を踏まえて、水準測量の計算でつまずきやすいポイントを整理しておきます。
- 昇降式で「後視－前視」の符号を逆にしてしまい、昇と降を取り違える
- 器高式で中間点の読みを、誤って次の据付の後視として使ってしまう(中間点は引き継がない)
- 天頂角と高度角を取り違え、sinとcosを逆に使ってしまう
- 閉合誤差の配分を「観測点の数」で均等に割ってしまう(正しくは距離に比例)
- 往復観測の較差を求めるときに符号をそろえず、単純な引き算で計算してしまう
- 許容範囲の式に使う距離を、片道の観測距離と路線全体の距離で取り違える
符号の向きと、どの数値を距離として使うかの2点を意識するだけで、ケアレスミスの大半は防げます。
8. 監修者・境さんのコメント
境さんによると、水準測量の計算を仕入れの実務で自分が直接使う場面はほぼない。ただ、地盤の高低差や擁壁の話が出る土地では、測量会社が「比高」という言葉を普通に使ってくる。学習を進めて、この言葉の意味とどういう手順で求めた数字なのかが分かるようになり、資料の数値を鵜呑みにせず、どんな観測を経た値なのかを一度立ち止まって考えられるようになった。計算そのものより、「裏側の手順を知っている」という感覚のほうが実務では効いていると見ている。
9. まとめ、そして演習の進め方
水準測量の計算は、昇降式・器高式という2種類の野帳の付け方、往復観測の較差判定、閉合誤差の距離比例配分、そして間接水準測量のD×sinα(天頂角ならcos)という5つの型を押さえれば、初見の数値が来ても手順に従って解けます。公式を丸暗記するより、なぜその式で高さの成分が求まるのかという理屈を一度理解しておくほうが、数値が変わっても崩れにくいのは、この単元も他の計算問題パターンと同じです。
